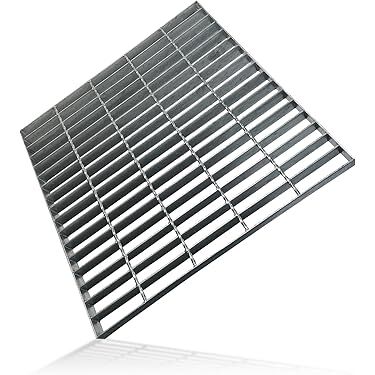

Vergrendelde stalen roosters met warm gegalvaniseerd gezweefd oppervlak voor zware toepassingen

Place of Origin:Henan
Merknaam:Gnee
Certificering:SGS
Leveringscapaciteit:10000 ton/ton per maand
Productbeschrijving
Onder drukgeweld staalrassen
Productoverzicht

De vergrendeling van de staalstaaf wordt vervaardigd door middel van een proces dat het insluiten, het inbrengen van de drukvergrendeling en de afwerking omvat.de horizontale paal wordt in het laden van plat staal geperst en stevig bevestigdIn sommige toepassingen kan ook plat staal voor de horizontale palen worden gebruikt.

Dit rooster wordt veel gebruikt voor verschillende industriële toepassingen, waaronder vloeren, catwalks, mezzanines/dekken, trappenpaden, hekken, kluisvloeren, hellingen, dokken/opslagplaatsen,loopgraven, veiligheidsbeschermers voor ramen en machines, wasrekken, ventilatieschermen, opslagrekken, hangende plafonds en afvoerputten.

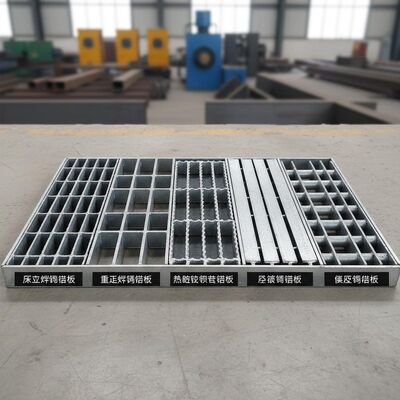

Press-locked steel grating installation and application examples
Technische specificaties
Materiaal Koolstofstaal Q235, roestvrij staal 304 / 316
Type Druk op vergrendeld / platte balk / getande balk / I-balk
Grootte van de lagerbalk 20 x 3 tot en met 100 x 9 mm; I-sectie specificaties: 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, enz.
Bearing Bar Pitch 12.5 tot 100 mm (30, 40, 60 mm wordt aanbevolen, Amerikaanse standaard beschikbaar)
Cross Bar Pitch 18.5 tot 101,6 mm (50, 100 mm wordt aanbevolen, Amerikaanse standaard beschikbaar)
Standaardspecificatie Lagers van plat staal: 25x3 mm / middelste ruimte: 30 mm, 40 mm, 50 mm, 100 mm
Horizontale paal: 10x2 mm / middenruimte: 50 mm, 100 mm
Oppervlaktebehandeling Onbehandeld / Verf / Warmdip galvaniseren
Staalstandaard China GB700-88 / Amerika ASTM (A36) / Groot-Brittannië ASTM (A36)
HDG-norm China GB/T13912-92 / Amerika ASTM (A123) / Groot-Brittannië BS729
Kwaliteitsnorm China YB/T4001-1998, Amerika ANSI/NAAMM (MBG531-88), Groot-Brittannië BS4592-1987, Australië AS1657-1992
Specificaties van de laag van de lagerstaaf
- Nee, dat is niet waar. Lagerbalkpijl (mm) Standaardpaneelbreedte (lagerstaafdikte 5 mm) Nummer van de lagerbalk (PC) Opmerking
1 12.5 1005 81 Pitch tussen de twee zijden zijn kleiner dan normale lager bar pitch
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

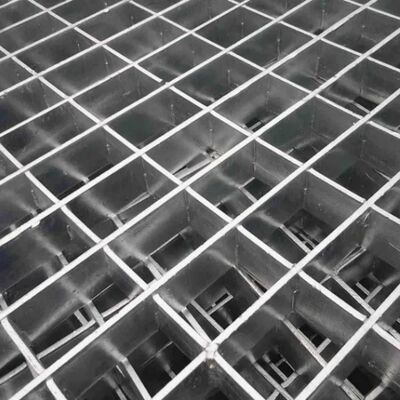

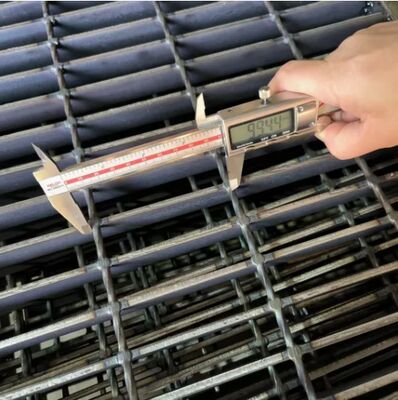

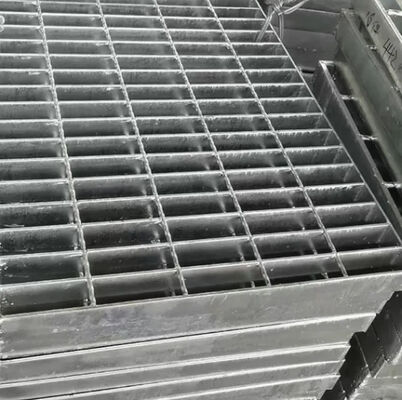

Steel grating technical details and close-up view
